V-FET SIT (english page)V-FET SIT (italian page)

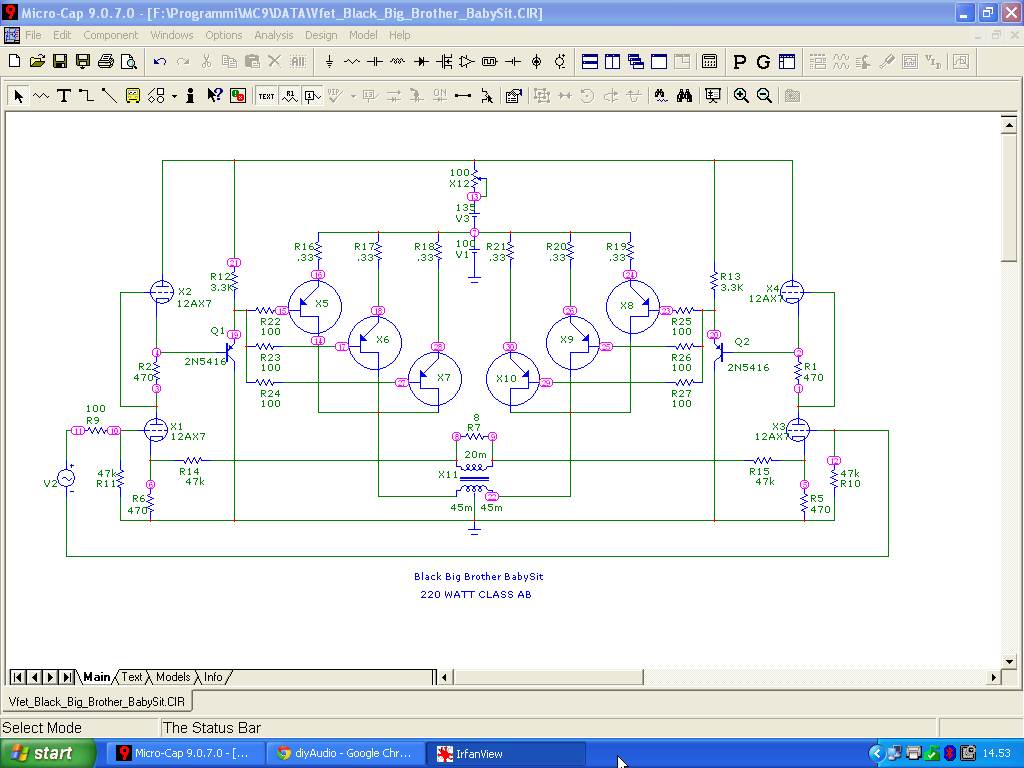

SCHEMATIC / SCHEMA

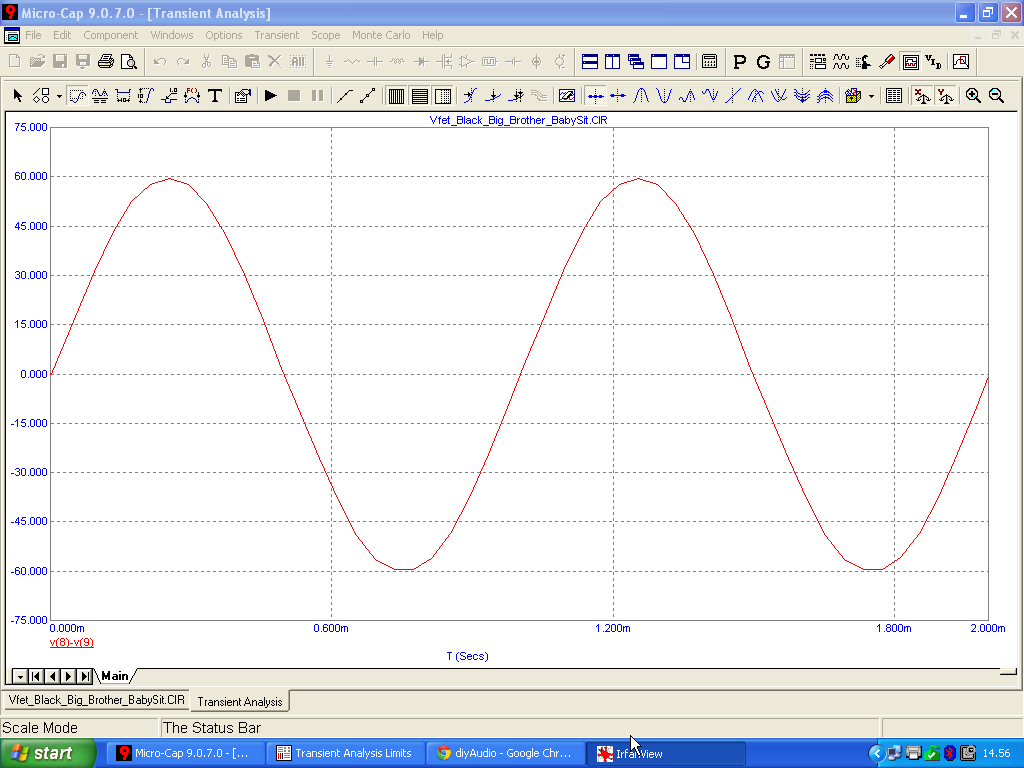

SINEWAVE AT MAX POWER / SINUSOIDE ALLA MASSIMA POTENZA

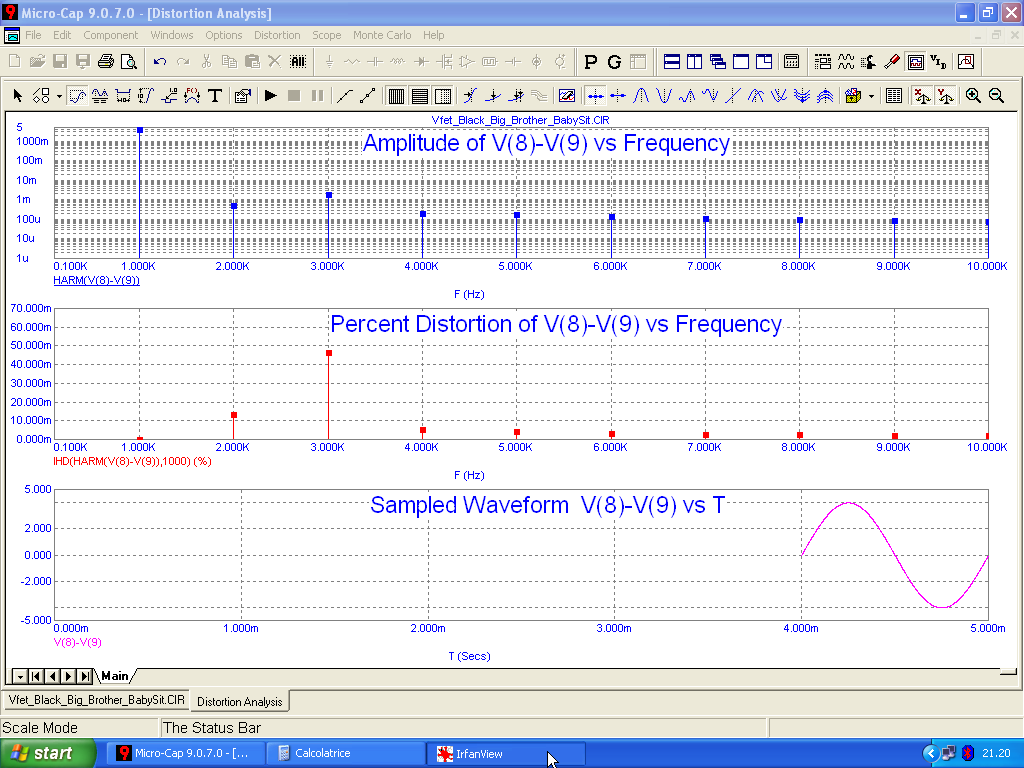

SINEWAVE AND DISTORTION SPECTRUM AT 1 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE AD 1 W

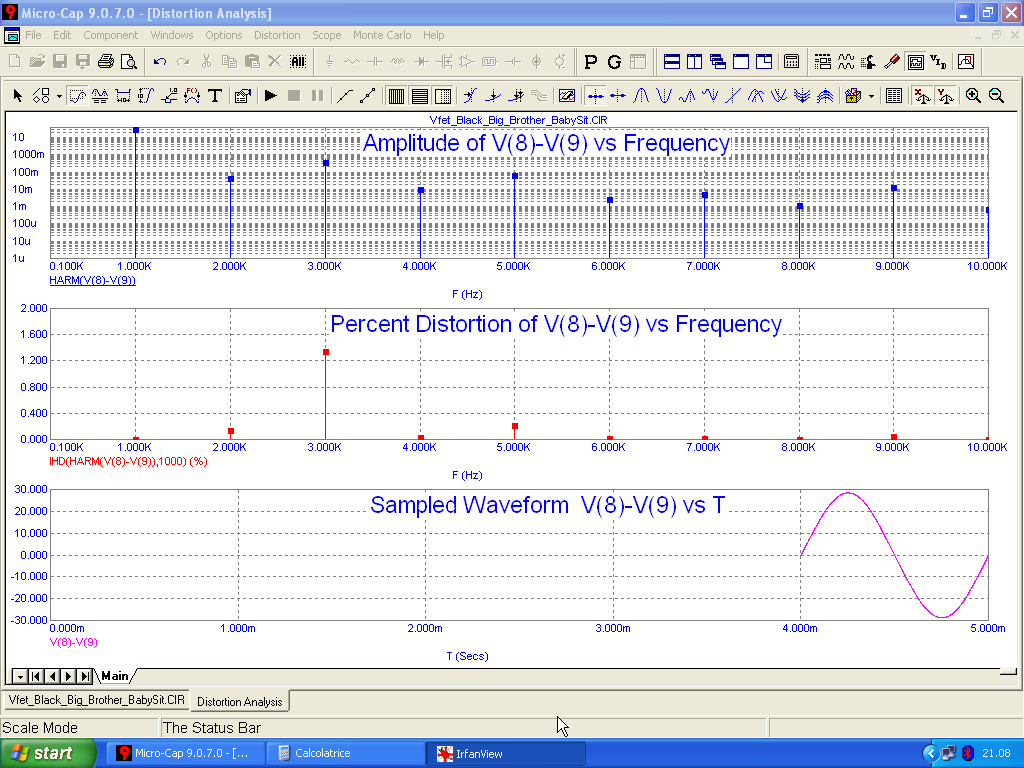

SINEWAVE AND DISTORTION SPECTRUM AT 50 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 50 W

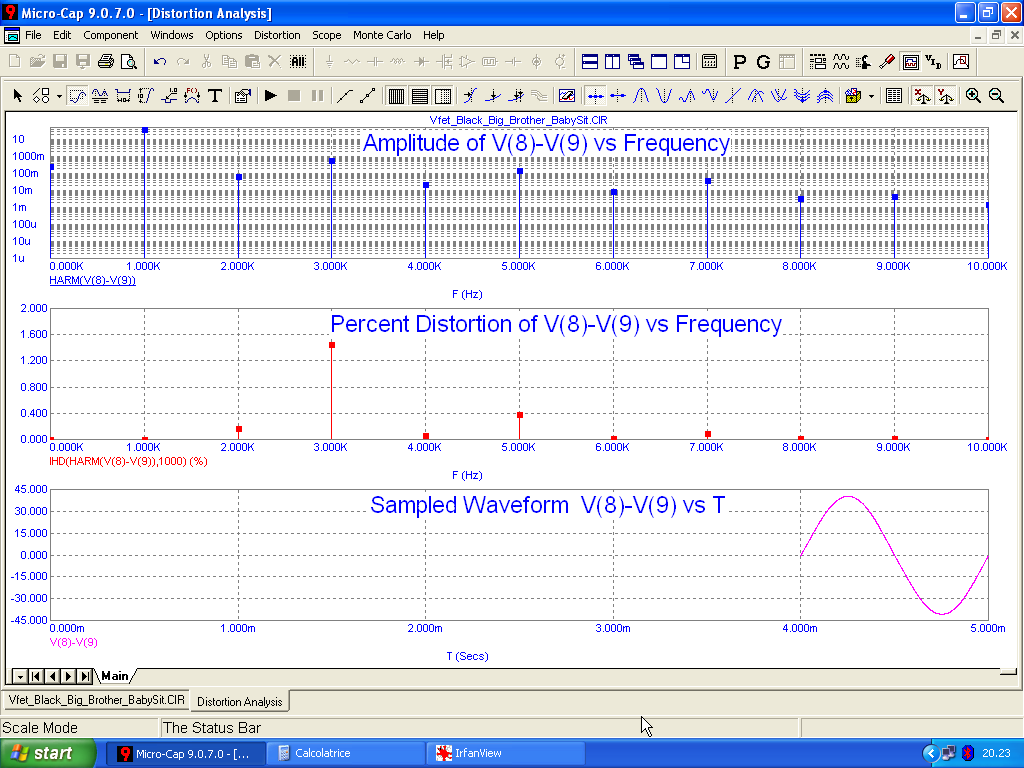

SINEWAVE AND DISTORTION SPECTRUM AT 100 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 100 W

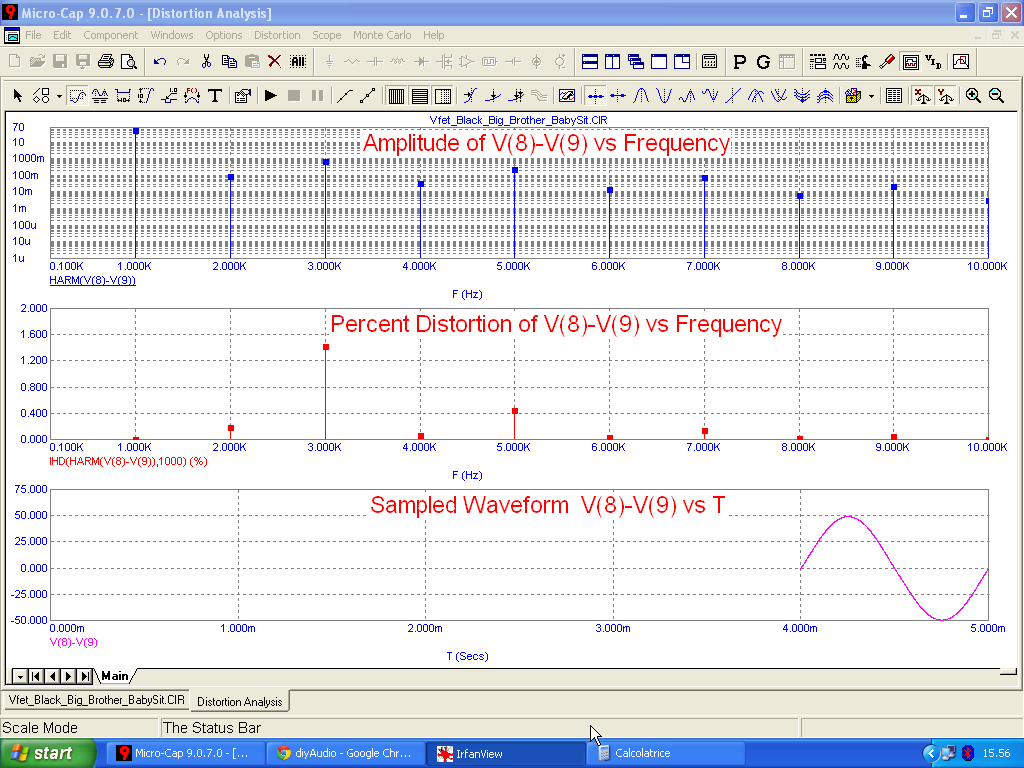

SINEWAVE AND DISTORTION SPECTRUM AT 150 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 150 W

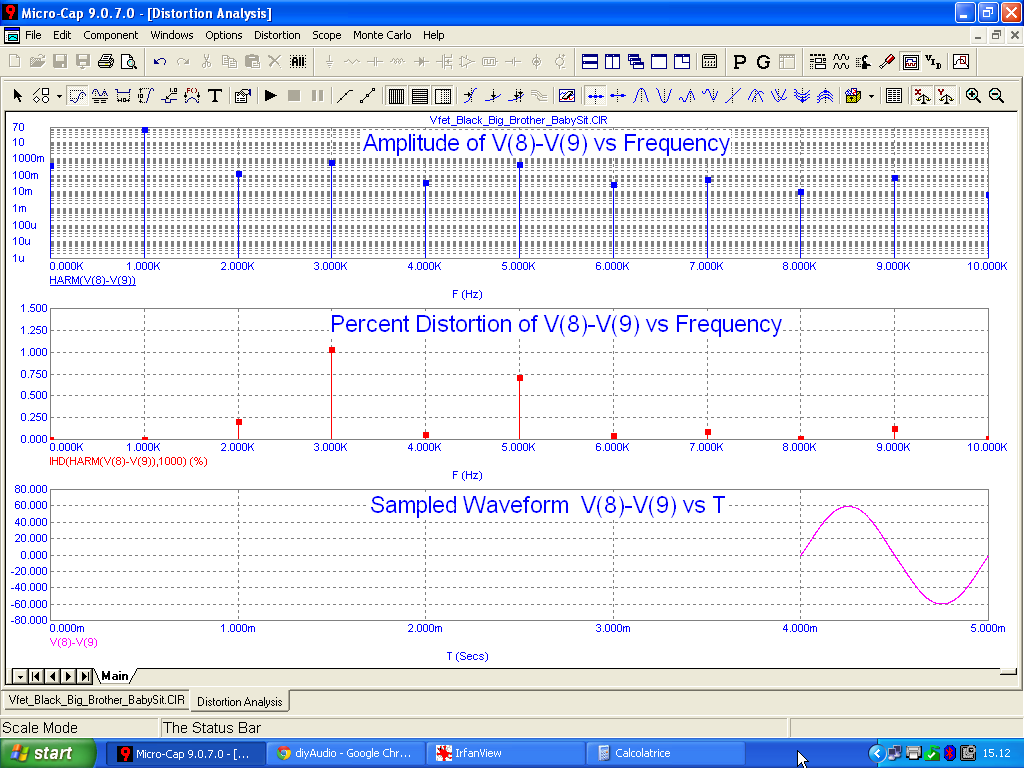

SINEWAVE AND DISTORTION SPECTRUM AT 220 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 220 W
