V-FET SIT (english page)V-FET SIT (italian page)

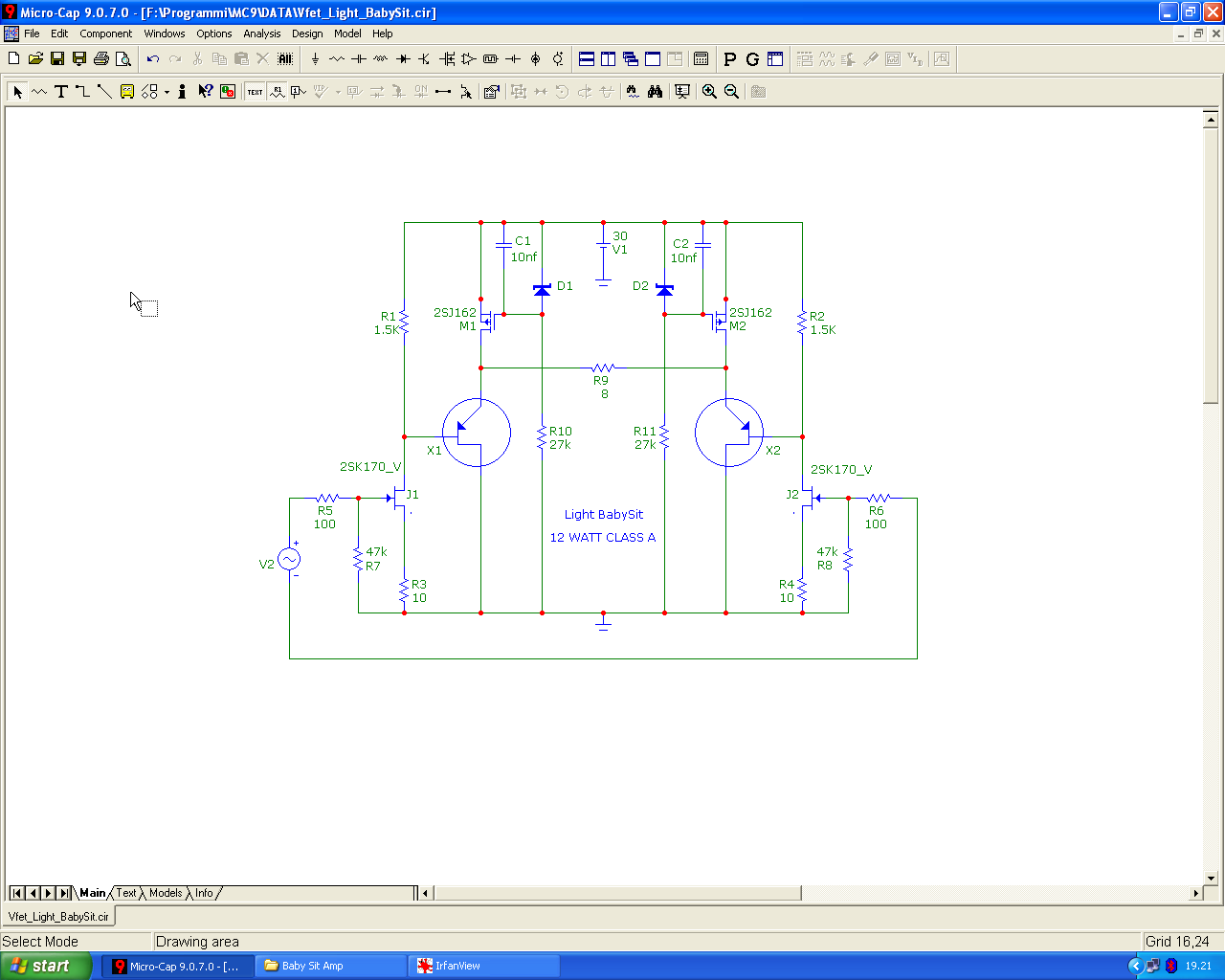

SCHEMATIC / SCHEMA

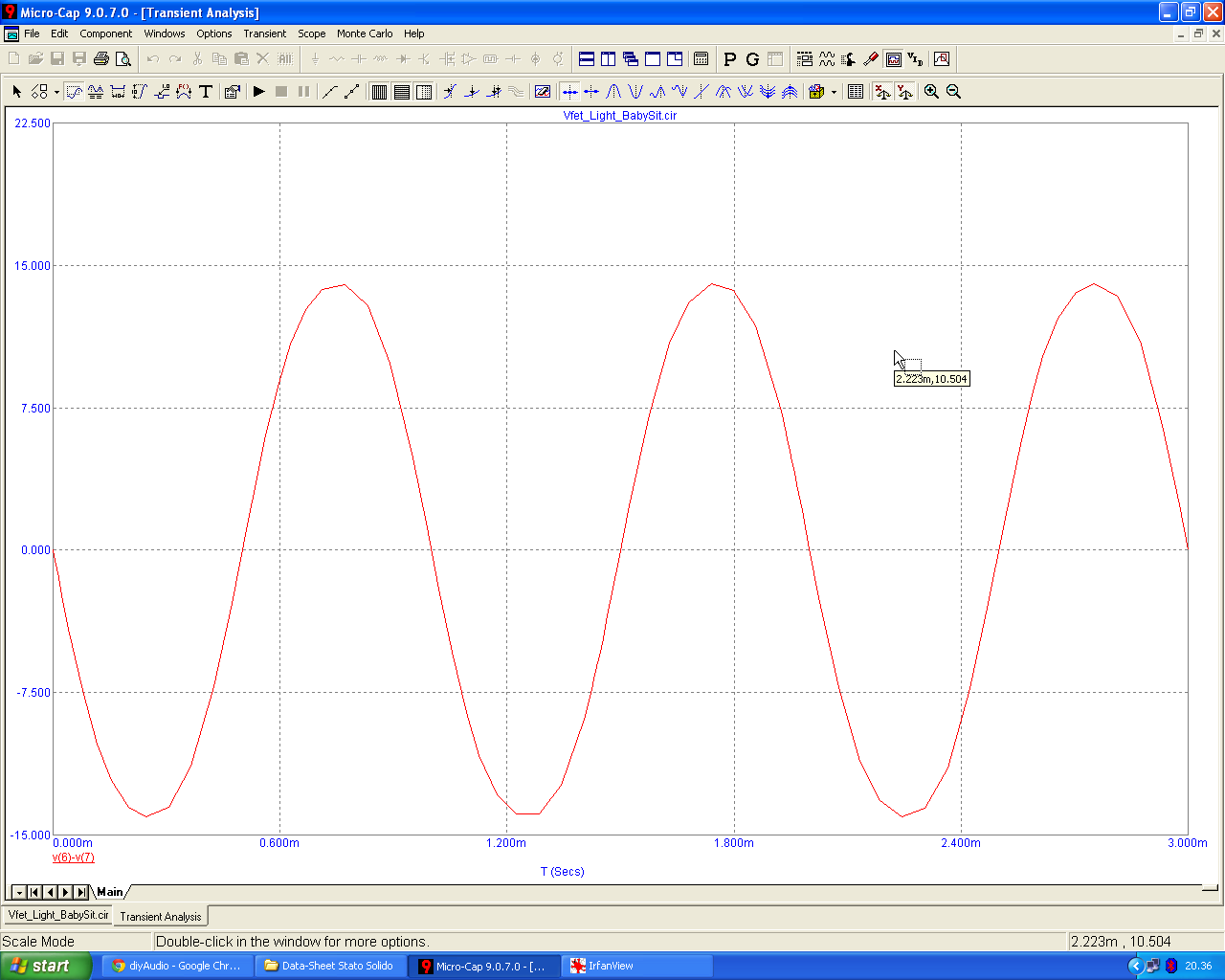

SINEWAVE AT MAX POWER / SINUSOIDE ALLA MASSIMA POTENZA

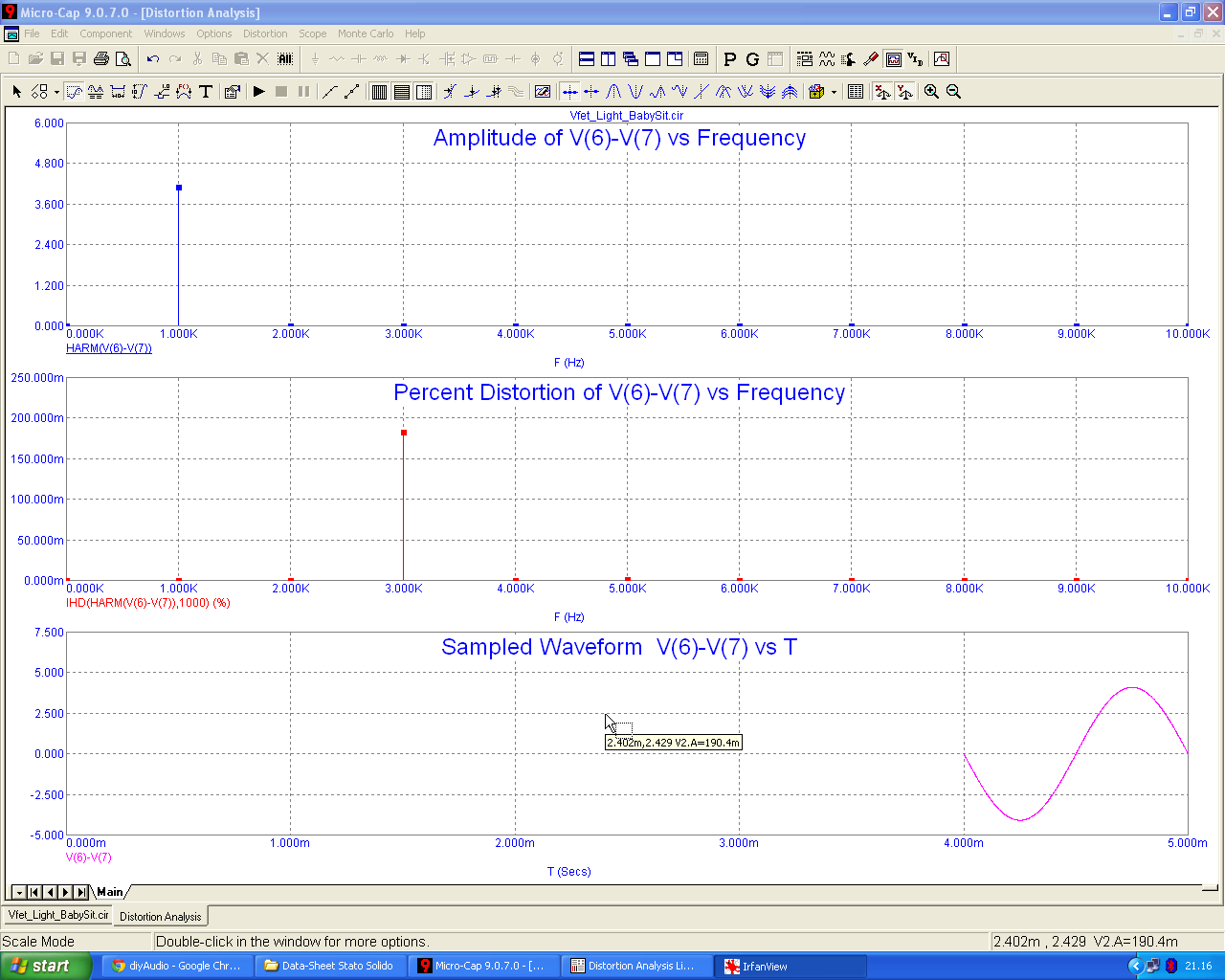

SINEWAVE AND DISTORTION SPECTRUM AT 1 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE AD 1 W

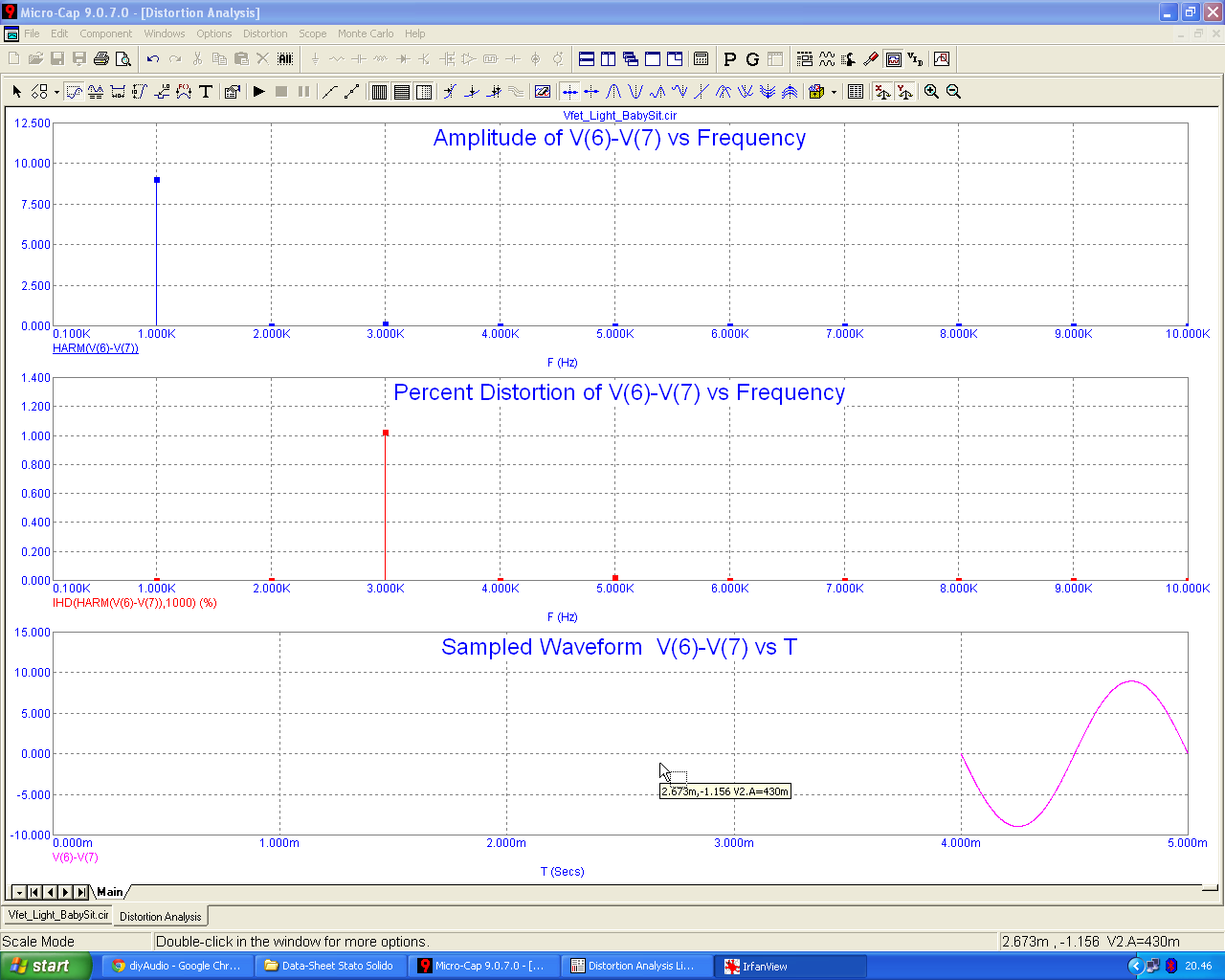

SINEWAVE AND DISTORTION SPECTRUM AT 5 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 5 W

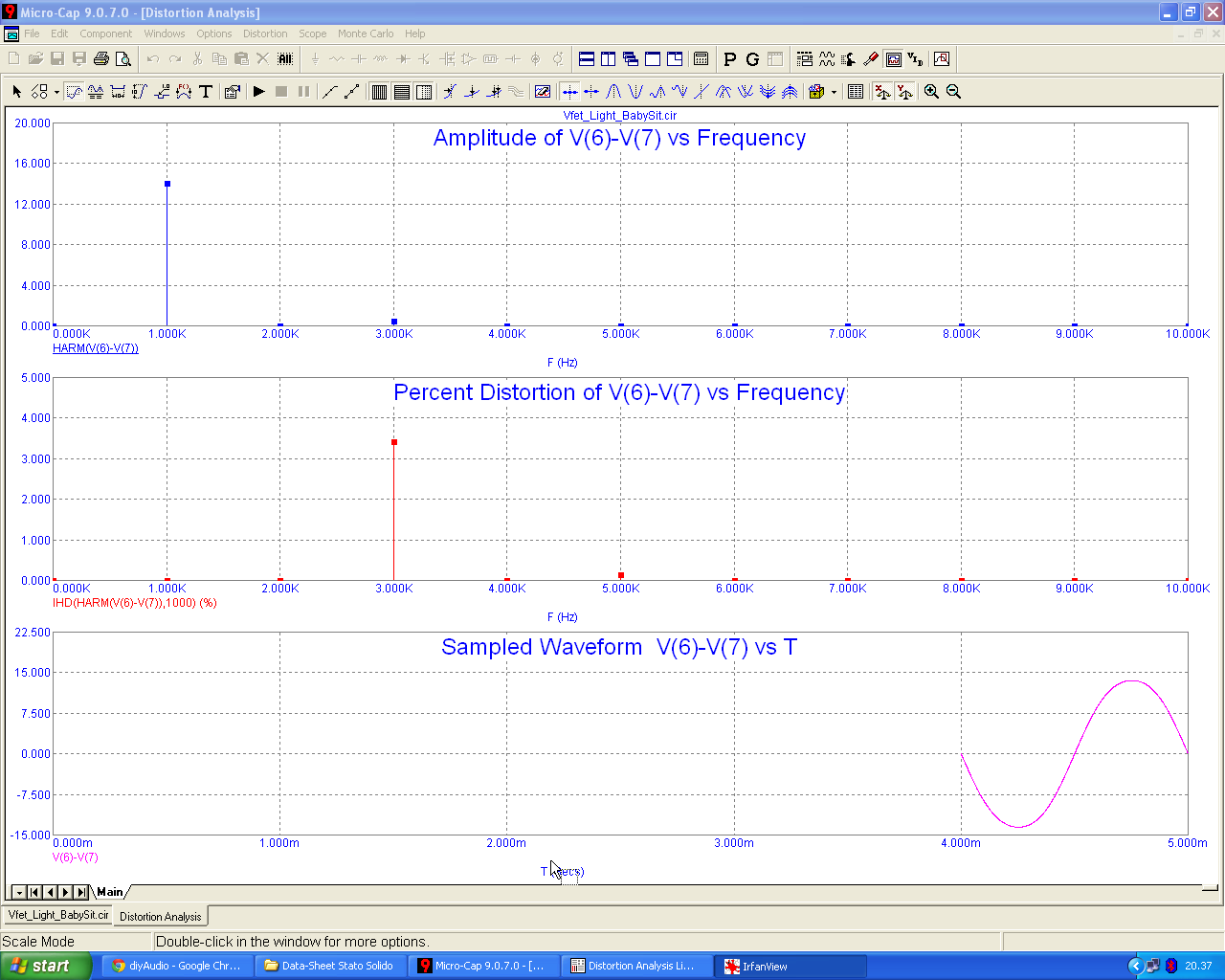

SINEWAVE AND DISTORTION SPECTRUM AT 12 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 12 W
