V-FET SITV-FET SIT (italian page)

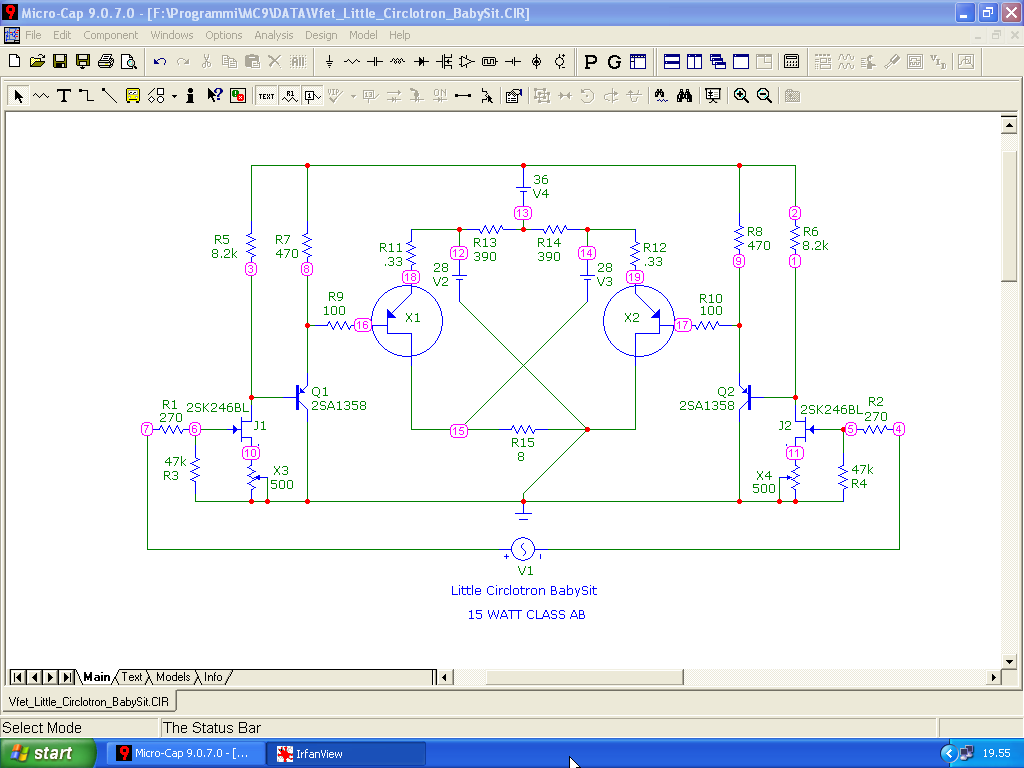

SCHEMATIC / SCHEMA

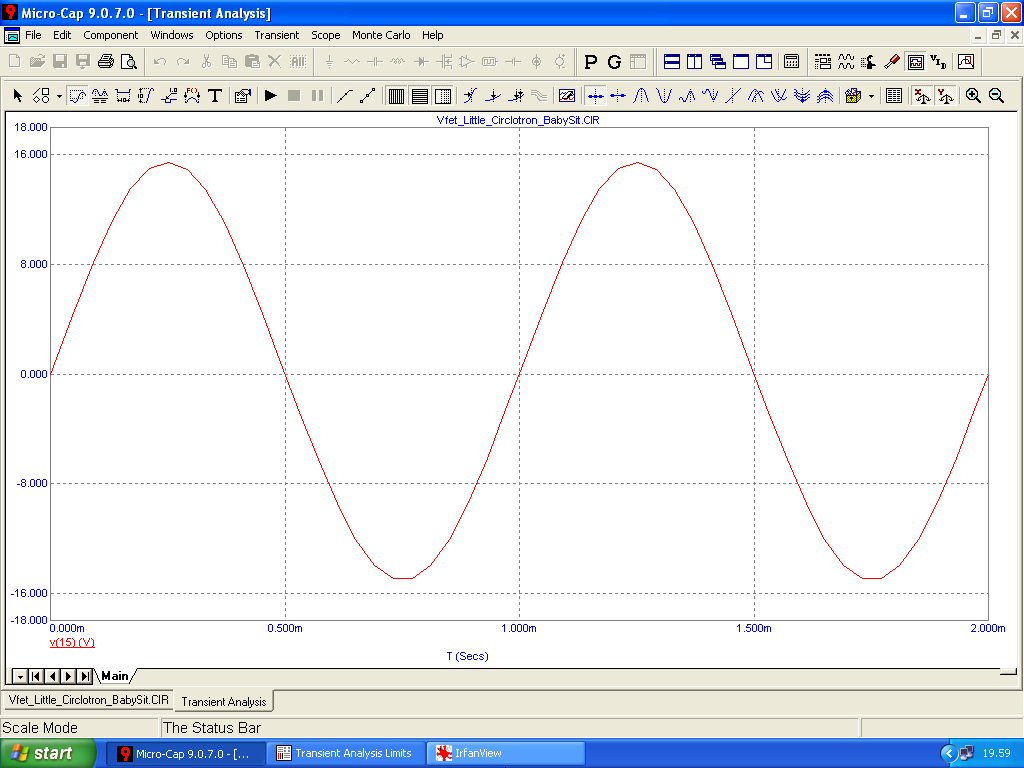

SINEWAVE AT MAX POWER / SINUSOIDE ALLA MASSIMA POTENZA

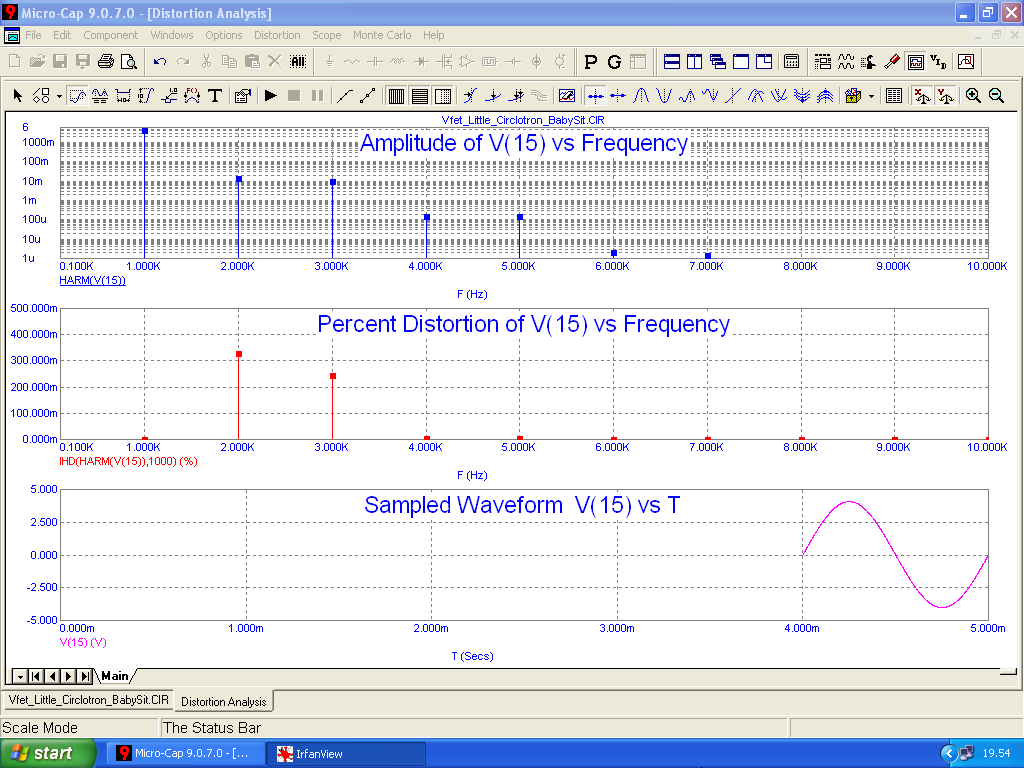

SINEWAVE AND DISTORTION SPECTRUM AT 1 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE AD 1 W

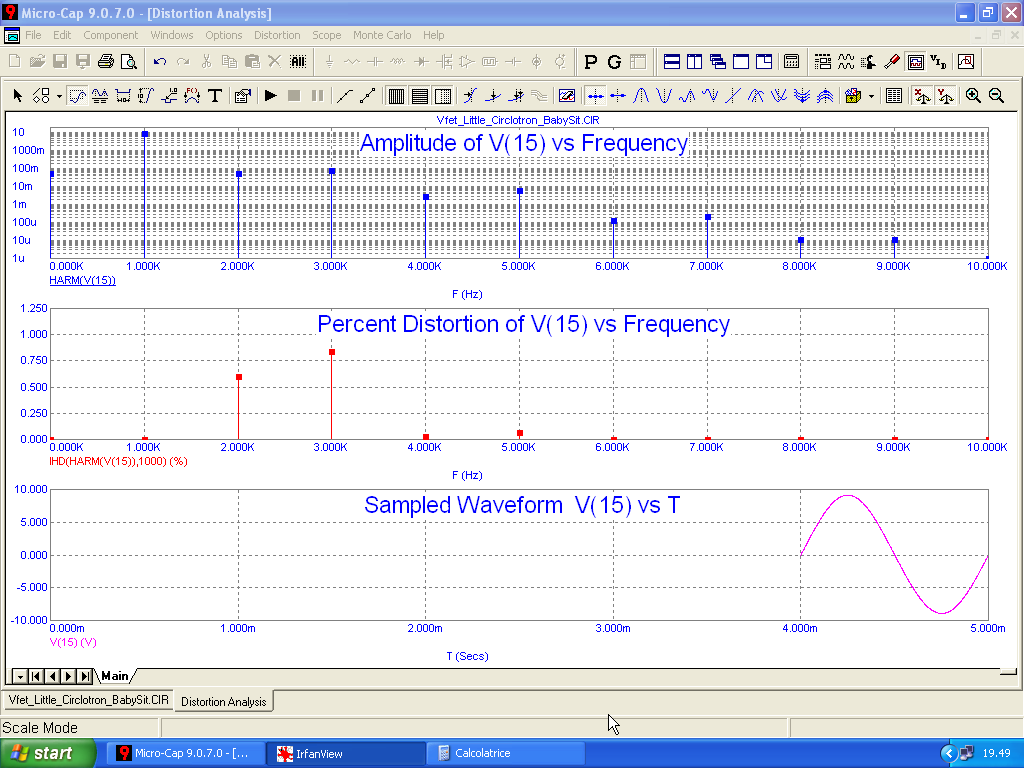

SINEWAVE AND DISTORTION SPECTRUM AT 5 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 5 W

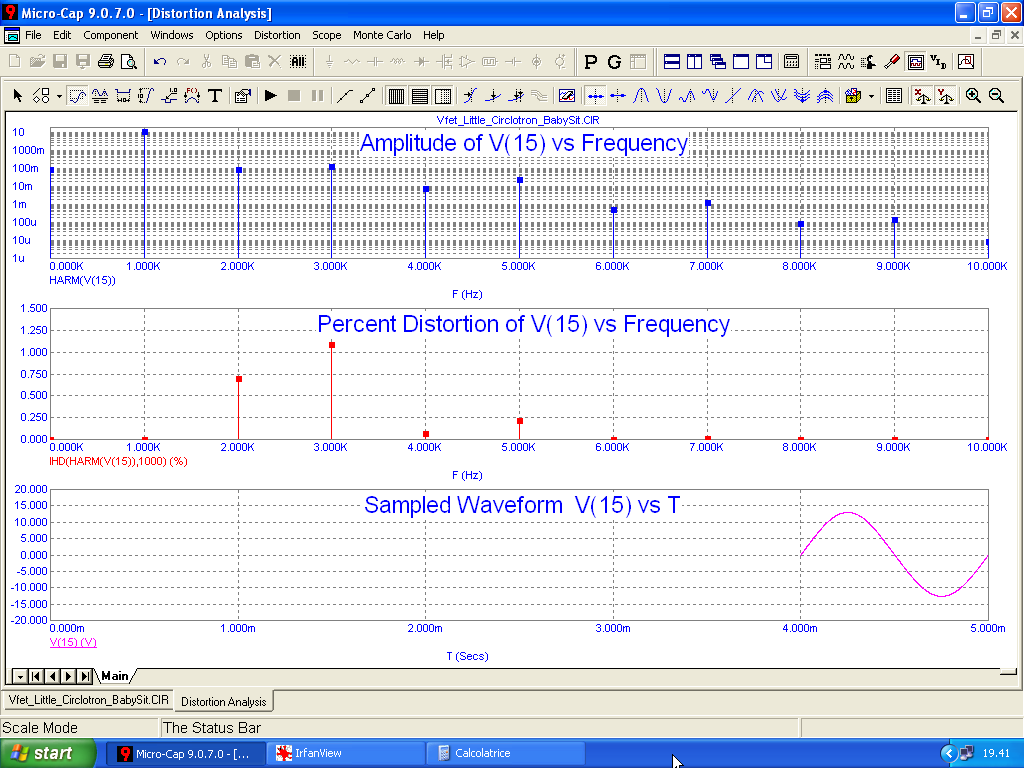

SINEWAVE AND DISTORTION SPECTRUM AT 10 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 10 W

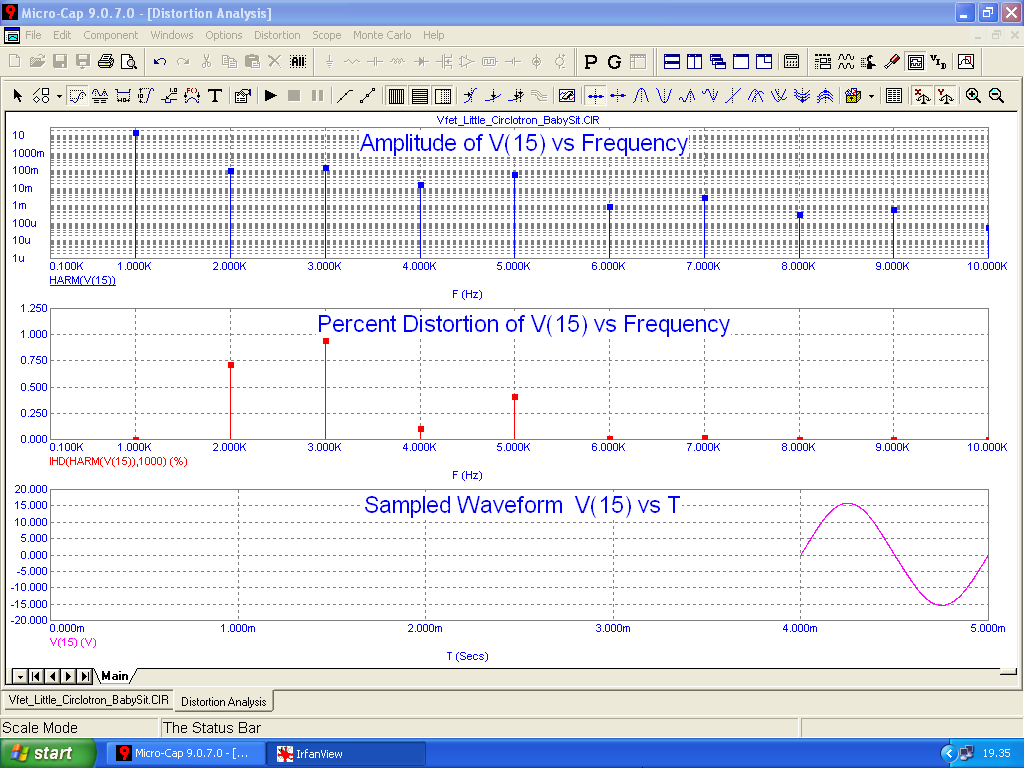

SINEWAVE AND DISTORTION SPECTRUM AT 15 W / SINUSOIDE E SPETTRO DELLA DISTORSIONE A 15 W
